東元A510系列變頻器應用于空壓機
一．概述
空壓機是各種工廠、筑路、礦山及建筑行業的必備設備，主要用來提供源源不斷的具有一定壓力的壓縮空氣。傳統空壓機主要以工頻運行，采用加載—卸載閥來控制空壓機的供氣，由于頻繁加載、卸載不僅浪費電能而且增加設備的機械磨損，并且加載是一個突然的過程，會(huì )對設備和電網造成較大的沖擊。因此對設計變頻式空壓機逐漸成為市場趨勢?？諌簷C有很多種類，如螺桿式空壓機、活塞式空壓機、離心式空壓機、渦旋式空壓機等等，而螺桿式空壓機的市場潛力極大，并在很多行業得到廣泛的運用。
與變頻器組成空壓機控制系統時，用戶可選用東元空壓機控制器CCAC，也可選用普樂(lè )特控制器（內置東元變頻器驅動），本文主要講述臺安空壓機控制器CCAC與東元A510變頻器組成的控制系統在螺桿式空壓機上的應用。

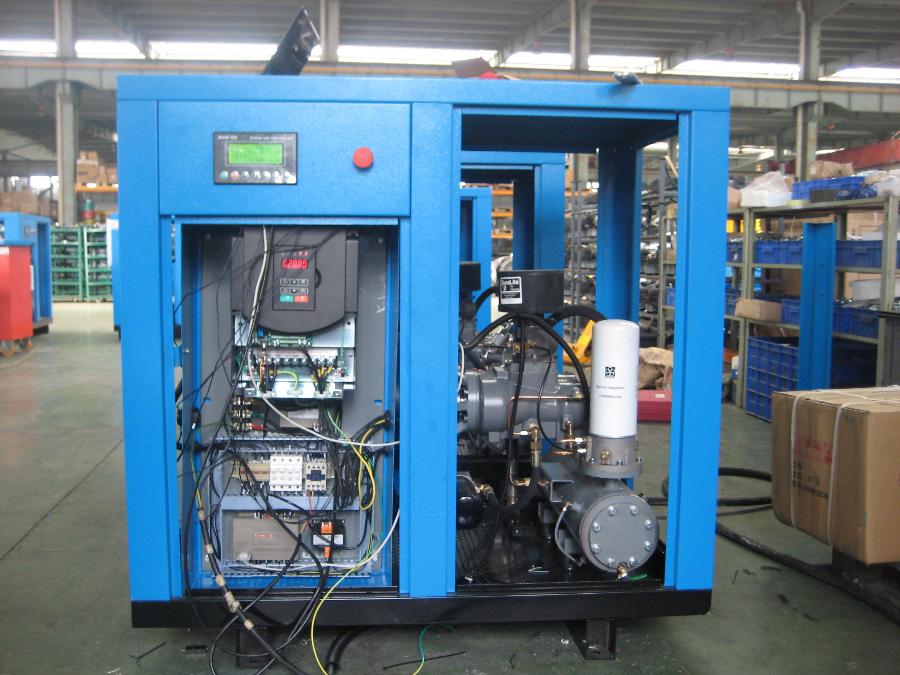

圖1 空壓機實物圖
二．產品特色
1．空壓機控制器CCAC-M
CCAC-M型空壓機控制器是本公司開發生產的高性能一體化空壓機專用控制器，針對不同的用戶群體可選用CCAC-M01（空壓機控制程式由我司設計，客戶只需設置相關參數即可，操作簡單，適用于一般空壓機生產廠家）或CCAC-M02（空壓機控制程式開放給客戶，客戶可自行設計控制程序，體現其空壓機之個性化特色，適用于擁有較強空壓機控制系統研發隊伍的生產廠家）。
主要特色：
⑴ 具有交流電源的相序檢測功能，防止電機反轉；
⑵ 變頻方式的PID恒壓控制，輸出壓力穩定；
⑶ 耗氣少的條件下具有自動休眠功能，有利于節能，降低設備磨損；
⑷ 具有過溫預警、過溫停機、過氣壓保護等保護功能；
⑸ 可檢測顯示主電機工作輸出電流，輸出電壓，輸出功率；
⑹ 提供了RS485通訊端口，可用于與變頻器通訊（Modbus RTU協議）；
⑺ 顯示界面結構簡潔易懂，無需特別學習和記憶；
⑻ 具有實時萬年歷功能；
⑼ 16條故障記錄與歷史數據的查詢功能，故障記錄中具有時間標識；
⑽ 提供了操作員、代理商（或業主）、空壓機生產廠等多級密碼保護功能。

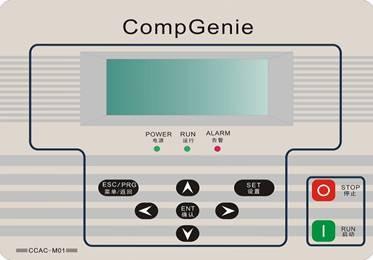

圖2 控制器操作面板
2．變頻器A510
A510是一款高功能重載型變頻器，內置RS-485接口，支持Modbus通訊協議，功率范圍：0.75～315KW，可基本覆蓋空壓機行業所用變頻器功率范圍。

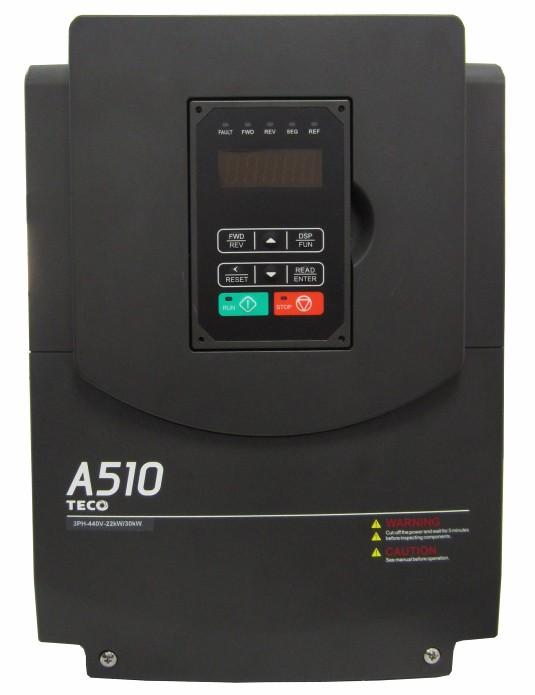

圖 3 A510系列變頻器

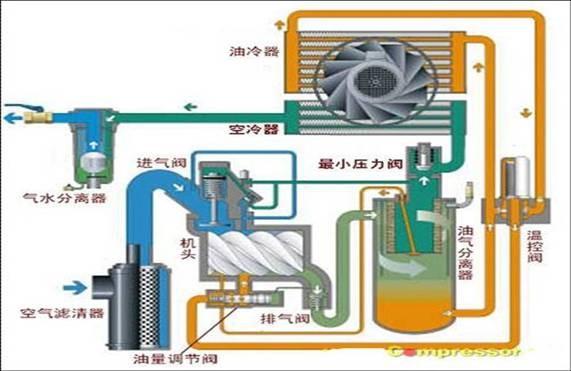

三．螺桿式空壓機工作原理
以單螺桿空壓機為例說明空氣壓縮機工作原理，如圖1所示為單螺桿空氣壓縮機的結構原理圖。螺桿式空氣壓縮機的工作過程分為吸氣、密封及輸送、壓縮、排氣四個過程。當螺桿在殼體內轉動時，螺桿與殼體的齒溝相互嚙合，空氣由進氣口吸入，同時也吸入機油，由于齒溝嚙合面轉動將吸入的油氣密封并向排氣口輸送；在輸送過程中齒溝嚙合間隙逐漸變小，油氣受到壓縮；當齒溝嚙合面旋轉至殼體排氣口時，較高壓力的油氣混合氣體排出機體。
采用變頻器可通過改變螺桿轉子轉速的方式來改變排氣量，當用氣量發生變化時，變頻器改變轉速的方式調節空壓機的排氣量，達到排氣壓力恒定不變，并節約能源的目的。
圖 4 螺桿式空壓機工作原理
四．空壓機系統組成
1. 在空氣壓縮機控制系統中，采用空壓機后端出氣管道上安裝的壓力傳感器來控制空氣壓縮機的壓力?？諌簷C啟動時，加載電磁閥處于關閉狀態，加載氣缸不動作，變頻器拖動電機空載運行，一段時間（可有控制器任意設定，在此設置為10S）后，加載電磁閥打開，空壓機帶載運行。當空氣壓縮機啟動運行后，如果后端設備用氣量較大，儲氣罐和后端管路中壓縮氣壓力未達到壓力設定值，則控制器發出信號驅使加載電磁閥閥動作，打開進氣口，電機負載運行，不斷地向后端管路產生壓縮氣。如果后端用氣設備停止用氣，后端管路和儲氣罐中壓縮氣壓力漸漸升高，當達到壓力上限設定值時，控制器發出卸載信號，加載電磁閥停止工作，進氣口濾清器關閉，電機空載運行。
當空壓機連續運行，壓縮機主體溫度會(huì )升高，當溫度達到一定程度時，本系統設定為80℃（可有控制器根據應用環境自行設定）風機開始運行，用于降低主機工作溫度。風機運行一段時間，主機溫度下降，低于75℃風機停轉。
2.目前空壓機控制方式常用的有兩種，即工頻、變頻
⑴ 工頻配線方式（Y-△啟動）

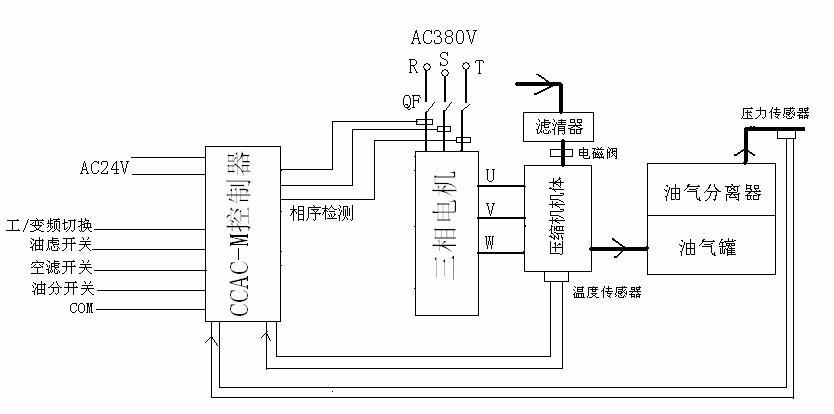

工頻空壓機系統圖
圖5 工頻控制系統框圖

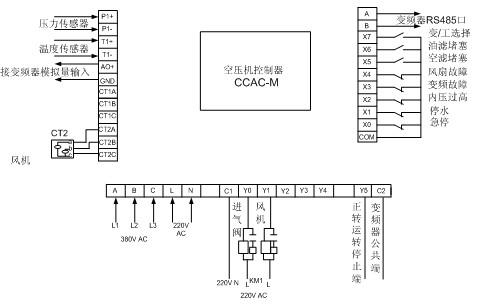

控制器配線圖
圖6 工頻控制控制器接線圖

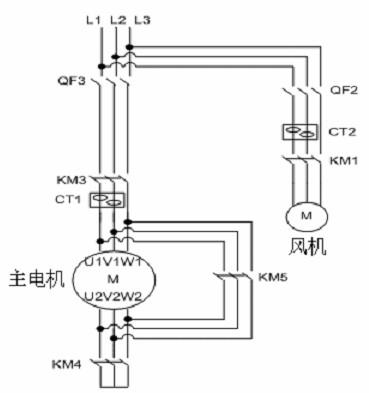

電機配線圖
圖7 電機接線圖
工頻頻驅動方式下，壓力傳感器檢測空壓機出氣口排氣壓力，根據設定的“上限壓力設置”和“下限壓力設置”值進行進氣閥的開啟和關閉操作，使得出口壓力穩定在“上限壓力設置”與“下限壓力設置”值之間。由于螺桿式壓縮機嚴格要求不允許反轉，控制器會(huì )檢測引入空壓機系統的交流電源的相序，若有相序異常，將發出報警，使系統不能進入運行狀態。
控制器常用參數設置：停機壓力值、壓力上限、壓力下限、加載延時時間、散熱風機啟動溫度、散熱風機停止溫度
注：變頻器所用導線、接觸器、電抗器應根據說明書所給定的規格選擇
⑵ 變頻配線方式
變頻空壓機系統控制圖
圖 8 變頻控制系統框圖
控制器配線圖
圖 9 變頻控制控制器接線

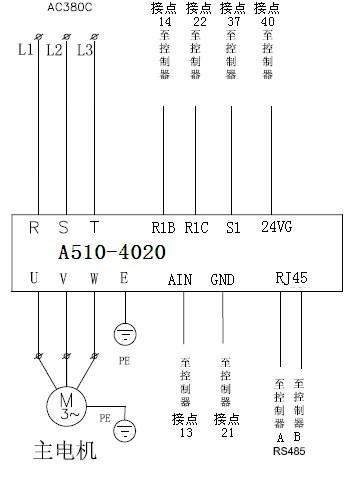

變頻器配線圖
圖 10 變頻控制時變頻器周邊接線圖
3．空壓機變頻驅動方式的優點
⑴ 采用變頻方式可以使在用氣量不大的情況下,變頻器輸出頻率低于50Hz，從而達到節能目的(一般節能在30%左右)。
⑵ 在變頻方式下，控制器與變頻器搭配，通過PID調節，可以保證出口壓力恒定。
4．調試步驟
⑴ 根據東元A510變頻器及臺安CCAC-M型空壓機控制器的規格，完成電源線及控制線的配線，注意變頻器外圍選購件（如：空開、斷路器、電抗器等）的連接及所用動力線的線徑、材質。
⑵ 設置控制器、變頻器參數，如上。
⑶ 上電運行空壓機，觀察設備是否運轉正常，若有故障，則根據具體故障現象排除故障，直至設備可以正常運行。
⑷ 設備運行正常后根據實際的用氣要求，調節合適的出氣口壓力，并使變頻器運行電流波動在很小的范圍內，與電流波動相關的參數有，控制器P、I。
五．典型客戶
目前成功使用東元A510系列變頻器應用在空壓機行業的主要客戶如下，涉及功率范圍為：11～220KW：
⑴ 上海復盛（CCAC-F02 + A510）
⑵ 福建華達（普樂(lè )特控制器 + A510）
⑶ 浙江紅五環（普樂(lè )特控制器 + A510）
